Ein Messgerät auf bewegtem Deck

Die Unterlage bewegt sich mit

Auf einem festen Tisch lässt sich eine Richtung vergleichsweise ruhig einstellen. An Bord verschiebt sich die Lage des Beobachters: Das Schiff rollt, die Hand bewegt sich, der Wind greift an. Eine feinere Skala beseitigt diese Bewegungen nicht. Zunächst muss überhaupt ein brauchbarer Bezug für den Winkel entstehen.

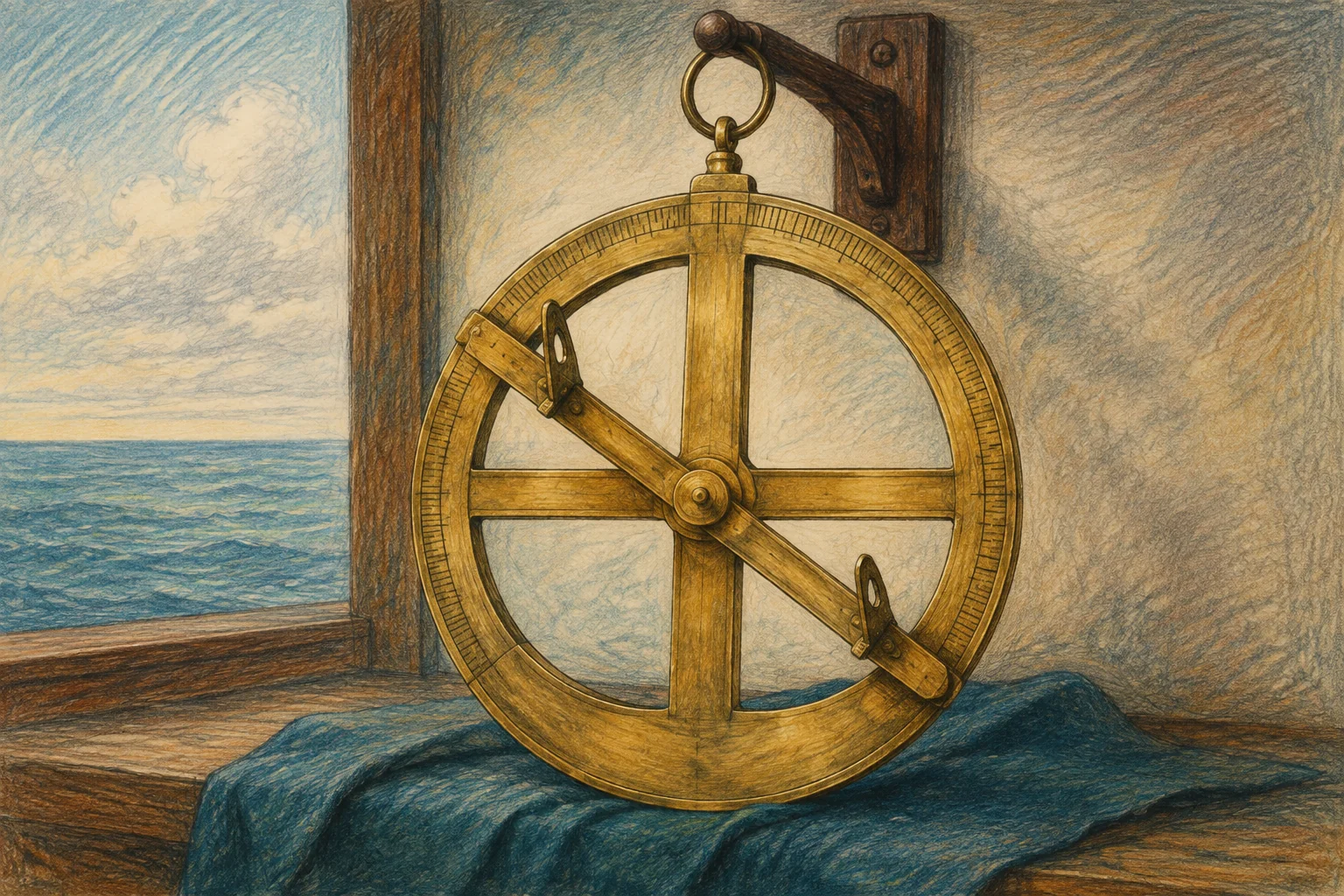

Die Marineform des Astrolabiums zeigt deshalb eine andere Gestaltungsaufgabe als ein reich ausgestattetes Recheninstrument. Ein aufgehängter Metallkörper trägt eine drehbare Visierschiene. Seine Form soll eine Beobachtung unter den Bedingungen der Seefahrt ermöglichen. RMG: Bauform und Einsatz

Weniger Fläche, mehr Gewicht

Durchbrechungen nehmen dem Wind Angriffsfläche. Zugleich besitzt das Instrument beträchtliche Masse; beim Valentia-Stück bleibt besonders im unteren Bereich viel Material stehen. Die Verteilung unterstützt das senkrechte Hängen. Loch und Gewicht widersprechen sich also nicht: Sie reagieren auf verschiedene Einflüsse. RMG: Aufbau von NAV0022

Stell dir als heutiges Gedankenmodell zwei gleich große Tafeln vor, eine geschlossen, eine durchbrochen. Schon bei gleicher Außenform kann der Wind unterschiedlich stark angreifen. Daraus folgt noch nicht, dass die zweite Tafel automatisch genauer misst. Aufhängung, Schwerpunkt und die Bewegung der haltenden Hand bleiben weitere Bedingungen.

Ein Lichtpunkt kann eine Richtung anzeigen

Bei der vom Museum erläuterten Sonnenbeobachtung wird nicht unmittelbar in die Sonne geblickt. Sonnenlicht fällt durch die Öffnung eines Visiers auf das andere. Die Schiene wird dazu passend ausgerichtet. Für die nächtliche Beobachtung eines Sterns beschreibt der Katalog dagegen das Anvisieren durch die Öffnungen. RMG: die verschiedenen Beobachtungsweisen

Die sichtbare Wirkung ist jeweils ein Hilfsmittel: Lichtpunkt oder Visierlinie ersetzen nicht die anschließende Deutung der Skala. Beim Vergleich von Instrumenten ist deshalb zu fragen, welcher Teil die Richtung erfasst, welcher Teil den Bezug herstellt und welcher Teil eine Zahl ablesbar macht.

Ein Fund mit fehlenden Zahlen

Das als NAV0022 geführte Messinginstrument wurde 1845 auf Valentia Island gefunden. Der Katalog datiert es ungefähr auf 1588. Kreise und Linien sind vorhanden, auf der Skala fehlen jedoch Zahlen. Das Museum erwägt deshalb, dass es nie vollständig fertiggestellt wurde. RMG: Fund, Datierung und Deutung

Die Nähe zu Armada-Wrackorten macht einen Zusammenhang interessant, ersetzt aber keine lückenlose Herkunftsgeschichte. Aus dem Fund lässt sich nicht ablesen, wer das Instrument an Bord hielt, ob es tatsächlich benutzt wurde oder welchen Winkel jemand damit bestimmte. Diese Unterscheidung verhindert eine erfundene Reisegeschichte.

Ein Winkel ist noch kein Ort

Eine Himmelsbeobachtung kann bei der Bestimmung der geografischen Breite helfen. Sie liefert damit einen anderen Hinweis als eine Fahrtrichtung oder eine gemessene Strecke. Zwei Schiffe können auf derselben Breite liegen und dennoch weit voneinander entfernt sein.

Als heutige Vergleichsfrage kannst du überlegen: Welche zusätzliche Angabe wäre nötig, wenn auf einer Weltkarte nur die Breite eines Schiffs bekannt ist? Das Instrument gewinnt seinen Wert innerhalb einer größeren Navigationsarbeit. Sein Ergebnis ist weder eine vollständige Seekarte noch eine unmittelbar angezeigte Position.

Die Bauform erzählt vom Einsatz

Betrachte bei einem solchen Gerät zuerst die Aufhängung, die freien Flächen und die Lage der schweren Teile. Suche anschließend die drehbare Schiene und die Ablesestelle. So wird aus einem scheinbar dekorativen Metallrad ein Werkzeug, dessen Gestalt auf konkrete Beobachtungsbedingungen antwortet.

Der nächste Schritt verändert nicht nur das Gewicht des Instruments, sondern die Art des Beobachtens: Ein Backstaff verbindet den Blick zum Horizont mit einem Sonnen-Schatten. Beide Stationen fragen danach, wie aus einem bewegten Umfeld eine vergleichbare Messung gewonnen werden kann.

Begriffe verstehen

Quellen und Nachweise

Die Quellen sind den Aussagen im Text zugeordnet. Originalstudien, Sammlungstexte und eigene Einordnung erfüllen unterschiedliche Aufgaben. Einige Fachtexte sind beim Verlag nur teilweise frei zugänglich.

1. Ein Messgerät an Wind und Schiffsbewegung anpassen

   Royal Museums Greenwich: What is a mariner’s astrolabe?

   Masse, Durchbrechungen, Aufhängung und Ausrichtung erläutert. Keine allgemeine Hypatia-Zuschreibung oder verkürzte Entstehungsgeschichte übernommen. Messung und vollständige Ortsbestimmung bleiben getrennt.

   ← Zur Textstelle 1: Die Unterlage bewegt sich mit← Zur Textstelle 2: Ein Lichtpunkt kann eine Richtung anzeigen
2. Das erhaltene Greenwich/Valentia-Astrolabium

   Royal Museums Greenwich: Greenwich (Valentia) Astrolabe, NAV0022, circa 1588.

   Fundjahr 1845, Messingkörper und fehlende Skalenzahlen. Unfertiger Zustand und Armada-Zusammenhang sind Deutungen; keine bestimmte Schiffszuteilung und keine erfundene Betriebsmessung.

   ← Zur Textstelle 1: Weniger Fläche, mehr Gewicht← Zur Textstelle 2: Ein Fund mit fehlenden Zahlen
