Den Himmel auf einer Scheibe ordnen

Zwei Ordnungen kommen zusammen

Stell dir vor, du erkennst nachts einen bestimmten Stern und misst seine Höhe über dem Horizont. Die Angabe verrät noch nicht unmittelbar eine Uhrzeit. Sie muss zu deinem Ort und zur Bewegung des Sternhimmels in Beziehung gesetzt werden.

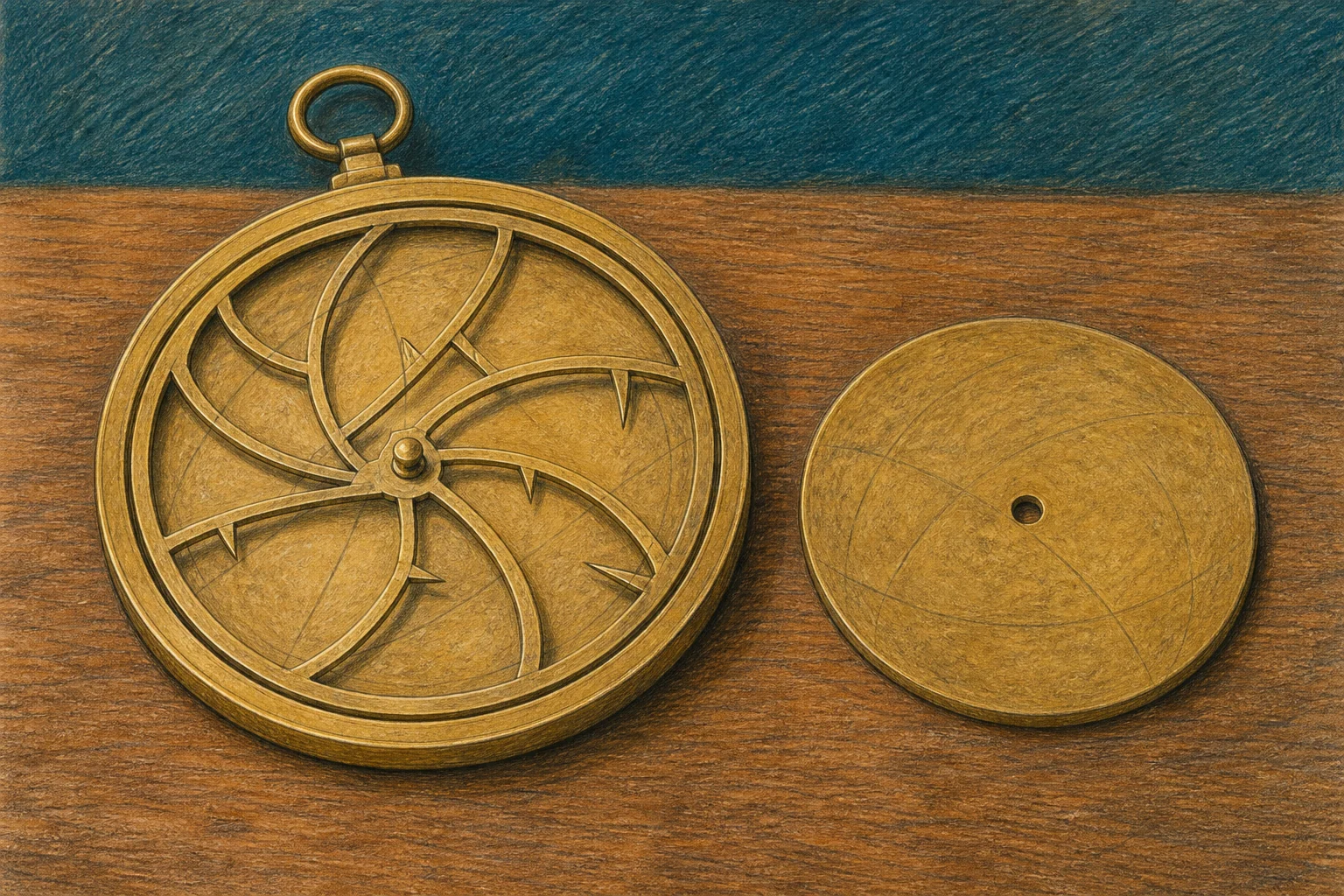

Ein planisphärisches Astrolabium macht solche Beziehungen auf einer ebenen Fläche handhabbar. Auf einer Grundplatte liegt ein Netz für eine geografische Breite. Darüber lässt sich eine durchbrochene Sternkarte drehen. Die ausgewählten Sternpositionen wandern dabei über die Linien des örtlichen Himmels. Sternkarte, Einlegeplatte und Höhenlinien

Ein konkretes Stück trägt seine Herkunft

Das Oxforder Instrument 55331 besteht aus Messing. Seine Herstellerinschrift nennt Ibrāhīm ibn Saʿīd as-Sahlī, Toledo und einen Monat des Jahres 460 der islamischen Zeitrechnung; der Katalog ordnet dies August 1068 zu. Die Rückseite verbindet Monatsbezeichnungen in lateinischer Schrift und arabischer Umschrift. Material, Inschrift und Kalender des Objekts

Diese Angaben geben dem Gegenstand einen bestimmten Zusammenhang. Sie machen ihn aber weder zum Ursprung aller Astrolabien noch zum Beleg dafür, dass alle Menschen in Toledo auf dieselbe Weise rechneten. Ein signiertes Werkzeug erzählt zunächst von seiner Herstellung und den darin versammelten Kenntnissen.

Die Höhe ist ein Winkel

Mit der Alidade auf der Rückseite kann die Richtung zu einem Stern auf eine Winkelskala bezogen werden. Null Grad entspricht dem Horizont, neunzig Grad der Richtung senkrecht über dem Kopf. Ein höherer Winkel bedeutet nicht, dass der Stern näher an der Erde ist. Alidade und Höhenwinkel

Die Unterscheidung hilft auch beim Lesen einer Beobachtung: Eine Richtungsangabe und eine Entfernung beantworten verschiedene Fragen. Unser gedanklicher Versuch verwendet einen erkannten Stern; eine direkte Sonnenbeobachtung durch ein Visier ist dafür weder nötig noch geeignet.

Vom Beobachten zum Einstellen

Übertrage nun die gemessene Sternhöhe auf die Vorderseite. Die zugehörige Sternspitze wird durch Drehen der Rete an die passende Höhenlinie geführt. Dabei muss auch die Himmelsseite stimmen: Ein Stern im Osten wird auf die entsprechende Seite des Netzes eingestellt. Die moderne Anleitung beschreibt diesen Übergang ausdrücklich. Ein gemessener Stern wird auf das Netz übertragen

Ein selbst gewählter Vergleich erklärt die Bedeutung: Zwei Beobachtungszettel tragen denselben Sternnamen und denselben Höhenwinkel. Auf dem einen steht Osten, auf dem anderen Westen. Die gleiche Zahl allein erlaubt noch nicht, beide Beobachtungen als denselben Zustand zu behandeln. Zusätzliche Angaben unterscheiden die möglichen Einstellungen.

Der Ort gehört zum Modell

Das konkrete Instrument besitzt laut Katalog sechs Einlegeplatten. Solche Platten stellen Netze für verschiedene geografische Breiten bereit. Die bewegliche Sternkarte und das örtliche Bezugssystem sind damit als unterschiedliche Teile angelegt. Die Einlegeplatten Warum die geografische Breite eine Rolle spielt

Eine bloß sorgfältige Ablesung kann eine ungeeignete Platte nicht berichtigen. Die Voraussetzungen der Darstellung müssen zu der Frage passen. Dasselbe gilt für eine heutige Karte: Saubere Linien sind hilfreich, doch erst Maßstab und Bezug erklären ihre Bedeutung.

Ein Instrument enthält Vorarbeit

Beim Drehen der Scheibe wird vorhandenes Wissen benutzt: bekannte Sterne, eine geometrische Darstellung und ein ausgewählter Ort. Das Instrument ersetzt diese Grundlagen nicht, sondern bringt sie in eine bedienbare Ordnung.

Frage vor dem Weitergehen deshalb, was gemessen wurde und was bereits in das Werkzeug eingebaut ist. So wird aus einem schönen Metallgegenstand ein verständliches Beispiel dafür, wie Beobachtung und Modell zusammenarbeiten.

Begriffe verstehen

Quellen und Nachweise

Die Quellen sind den Aussagen im Text zugeordnet. Originalstudien, Sammlungstexte und eigene Einordnung erfüllen unterschiedliche Aufgaben. Einige Fachtexte sind beim Verlag nur teilweise frei zugänglich.

1. Ein Astrolabium aus Toledo von 1068

   History of Science Museum, University of Oxford: Astrolabe Catalogue, Inventarnummer 55331.

   Der Datensatz enthält eine offensichtlich widersprüchliche Sternzahl neben einer beschriebenen Sternspitze; diese Zahl wird nicht übernommen. Die sechs Platten und die Herstellerdatierung sind separat beschriebene Angaben.

   ← Zur Textstelle 1: Ein konkretes Stück trägt seine Herkunft← Zur Textstelle 2: Der Ort gehört zum Modell
2. Die Teile und Bezugssysteme des Astrolabiums

   History of Science Museum, University of Oxford: Astrolabe Glossary and Notes.

   Begriffe beschreiben den allgemeinen Aufbau. Sie ersetzen keine Vermessung eines konkreten Instruments. Höhe bezeichnet einen Winkel über dem Horizont, keine Entfernung.

   ← Zur Textstelle 1: Zwei Ordnungen kommen zusammen← Zur Textstelle 2: Die Höhe ist ein Winkel← Zur Textstelle 3: Der Ort gehört zum Modell
3. Eine Sternhöhe auf das Instrument übertragen

   Astronomical League: Using Your Astrolabe, bereitgestellte Fassung v4, S. 2–3 und 10 (PDF-Zählung).

   Moderne Bedienerläuterung, keine mittelalterliche Quelle. Hier nur Zuordnung von Stern, gemessener Höhe und Ostseite verwenden. Die pauschale Standard-Time-Angabe und widersprüchliche Kalenderbeispiele werden nicht auf das Instrument von 1068 übertragen.

   ← Zur Textstelle: Vom Beobachten zum Einstellen

Redaktion: Benjamin Metzig. Erste vollständige Fassung vom 6. September 2026. Generative KI diente als Werkzeug für Text und Bild.
