Wasser mit einer Schraube heben

Das Wasser liegt an der falschen Stelle

Ein tiefer gelegener Wasservorrat kann für ein höheres Feld nützlich sein. Um ihn dorthin zu bringen, muss Arbeit verrichtet werden. Ein Gefäß am Hebelbalken löst diese Aufgabe mit einzelnen Hüben. Bei der Schraube folgt stattdessen eine Drehung auf die nächste.

Stell dir zunächst keinen frei stehenden Metallbohrer vor. Zum Wasserheben gehören begrenzte Zwischenräume. Eine Spirale allein würde das Wasser nicht zuverlässig auffangen. Gerade das Zusammenspiel ihrer Teile macht aus einer Form ein brauchbares Gerät.

Kleine Wasserbereiche bleiben zurück

Bei einer passend geneigten Schraube bilden die Gänge zusammen mit Kern und äußerer Begrenzung muldenartige Bereiche. Darin kann Wasser stehen, während andere Teile höher liegen. Die Wasseroberfläche bleibt waagerecht. Beim Drehen ändern sich die begrenzenden Flächen so, dass die gefüllten Bereiche entlang der Achse nach oben weiterwandern. Die geometrische Erklärung der Wasserbereiche

Am unteren Ende wird Wasser aufgenommen, am oberen wieder abgegeben. Der Weg entsteht aus der Drehbewegung und der räumlichen Form. Die Wassermenge wird dabei nicht durch ein bloßes Versprechen der Spirale festgelegt.

Vitruv beschreibt einen geschlossenen Holzkörper

Vitruv lässt schraubenförmige Stege auf einem Holzkern aufbauen und von Brettern umschließen. Pech und Eisenbänder gehören zu seiner Beschreibung. Der so verbundene Körper wird in Lagern gedreht. Die äußere Hülle ist dabei Teil des bewegten Geräts. Kern, Stege und Außenhülle im antiken Text

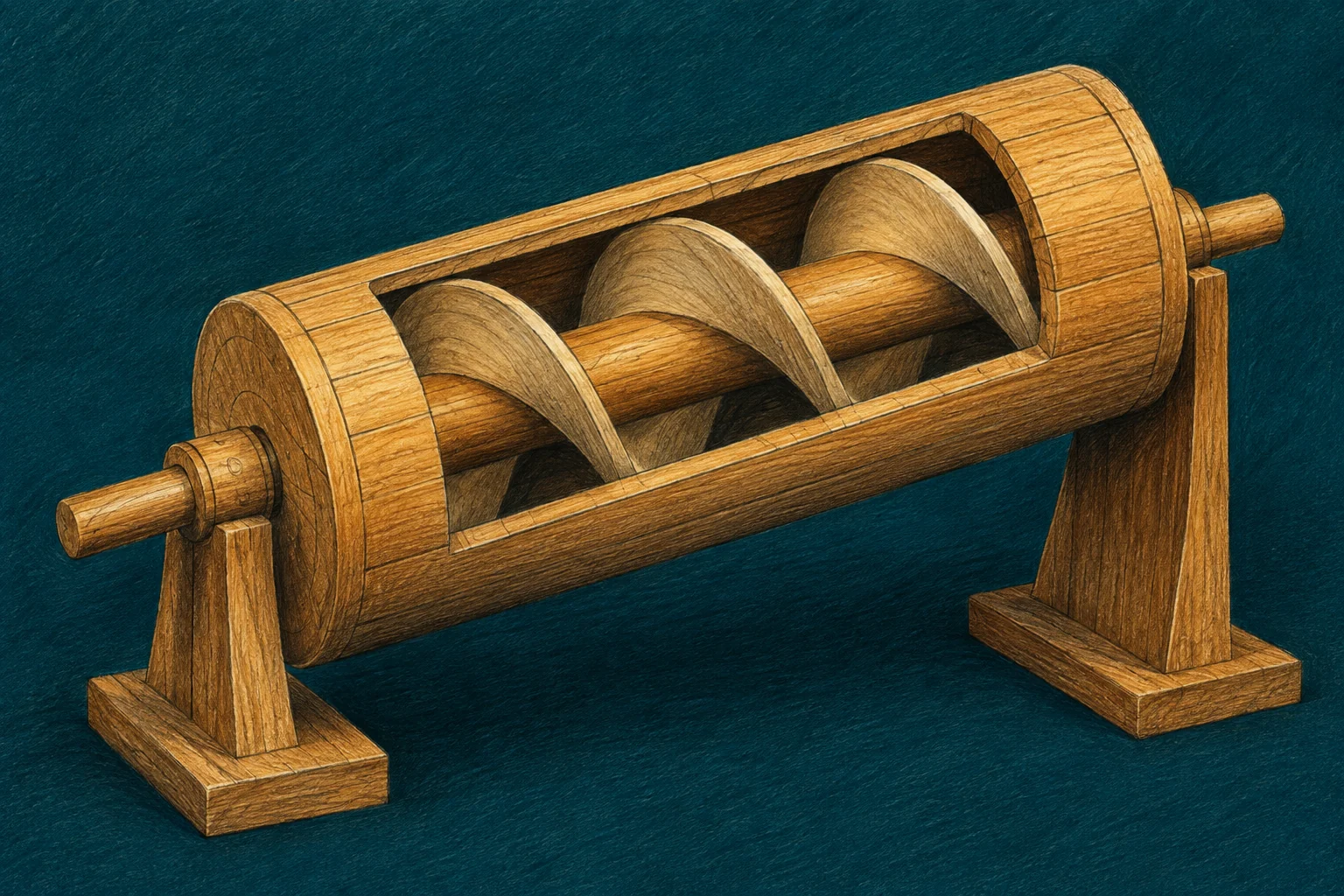

Ein moderner Anblick mit drehender Spirale in einer festen Halbrinne erklärt deshalb nicht jede Einzelheit dieses historischen Aufbaus. In unserem geöffneten Lehrstück wird die Hülle nur weggenommen gedacht, damit man hineinschauen kann. So könnte ein offener Ausschnitt im Betrieb Wasser verlieren.

Im Text ist die Herstellung in einzelne Arbeitsschritte zerlegt: Markierungen teilen den Kern ein, daran werden die Gänge aufgebaut, anschließend folgt die äußere Hülle. Diese Folge hilft zu verstehen, weshalb die Schraube ein zusammengesetzter Holzkörper ist. Die Ansicht unseres Modells öffnet einen Ausschnitt dieser Verbindung. Sie zeigt keine betriebsfähigen Ein- und Auslässe und soll die beschriebene Bauform nicht bis zur letzten Einzelheit ersetzen.

Neigung und Gangform gehören zusammen

Wie viel Wasser zurückgehalten wird, hängt unter anderem von Neigung, Durchmesser und Gangform ab. Wird eine Anordnung zu steil oder passen ihre Abstände nicht, kann Wasser zurücklaufen. Eine leistungsfähige Form muss daher zu ihrem Einsatzort passen.

Rorres untersucht in einem heutigen mathematischen Modell das Volumen pro Umdrehung. Ein solches Optimum gilt für festgelegte Bedingungen. Es beantwortet nicht automatisch jede Frage nach Werkstoff, Reibung, Herstellungskosten oder Verhalten eines realen Geräts. Was das Optimierungsmodell untersucht

Die Drehung erhält ihren Antrieb von Menschen

Vitruv nennt Menschen, die das Gerät durch Treten drehen. Die technische Konstruktion verteilt ihre Arbeit auf eine wiederkehrende Bewegung. Sie erzeugt die für das Heben nötige Energie nicht selbst.

Eine praktische Beschreibung müsste deshalb auch Lagerung, Dichtheit und Bedienung beachten. Ein schöner Umriss sagt noch nicht, wie viel Wasser unter bestimmten Bedingungen tatsächlich am oberen Ende ankommt.

Die Erfinderzuschreibung ist selbst überliefert

Diodor und Athenaios schreiben die Schraube Archimedes zu. Ihre Berichte nennen unterschiedliche Anwendungen, darunter Bewässerung, Bergwerksentwässerung und Wasser in einem Schiff. Sie entstanden später als die Lebenszeit des genannten Erfinders. Die antiken Zuschreibungen in Übersetzung

Nimm beim Betrachten drei getrennte Fragen mit: Was berichtet der Text über den Ursprung? Welche Teile beschreibt er? Und wie erklären wir heute die Funktion? Zusammen ergeben sie mehr als die Vorstellung eines einzelnen genialen Einfalls.

Begriffe verstehen

Quellen und Nachweise

Die Quellen sind den Aussagen im Text zugeordnet. Originalstudien, Sammlungstexte und eigene Einordnung erfüllen unterschiedliche Aufgaben. Einige Fachtexte sind beim Verlag nur teilweise frei zugänglich.

1. Die beschriebene hölzerne Wasserschraube

   Vitruvius: De architectura X.6. Englische Übersetzung Morris Hicky Morgan, The Ten Books on Architecture, 1914, öffentlich bei Lexundria.

   Holzkern, schraubenförmige Kanäle, äußere Bretterhülle, Pech, Bänder und menschlicher Antrieb. Die ganze Hülle dreht mit. Kein exakter Nachbau aus dem freien Museumsmotiv abgeleitet.

   ← Zur Textstelle: Vitruv beschreibt einen geschlossenen Holzkörper
2. Geometrie und Wassertransport einer Schraube

   Chris Rorres: The Turn of the Screw: Optimal Design of an Archimedes Screw. Journal of Hydraulic Engineering 126(1), Januar 2000, S. 72–80. Öffentliche Autorablage bei NYU.

   Unterscheidet mitdrehende Hülle und moderne feste Rinne. Rückhaltende Wasserbereiche entstehen durch Gangform und Neigung. Geometrische Idealisierung, keine universelle Pumpenleistung.

   ← Zur Textstelle 1: Kleine Wasserbereiche bleiben zurück← Zur Textstelle 2: Neigung und Gangform gehören zusammen
3. Spätere antike Zuschreibungen und Einsatzorte

   Chris Rorres: Archimedes’ Screw – Sources. Zusammenstellung mit Übersetzungsausschnitten aus Diodor I.34.2 und V.37.3–4, Athenaios V sowie Vitruv X.6.

   Diodor und Athenaios schreiben das Gerät Archimedes zu. Diese späteren Berichte sind keine direkte Beobachtung seiner Erfindung. Bewässerung, Bergwerksentwässerung und Schiffswasser sind verschiedene Anwendungen.

   ← Zur Textstelle: Die Erfinderzuschreibung ist selbst überliefert
