Räume überspannen

Wo liegt der obere Stein auf?

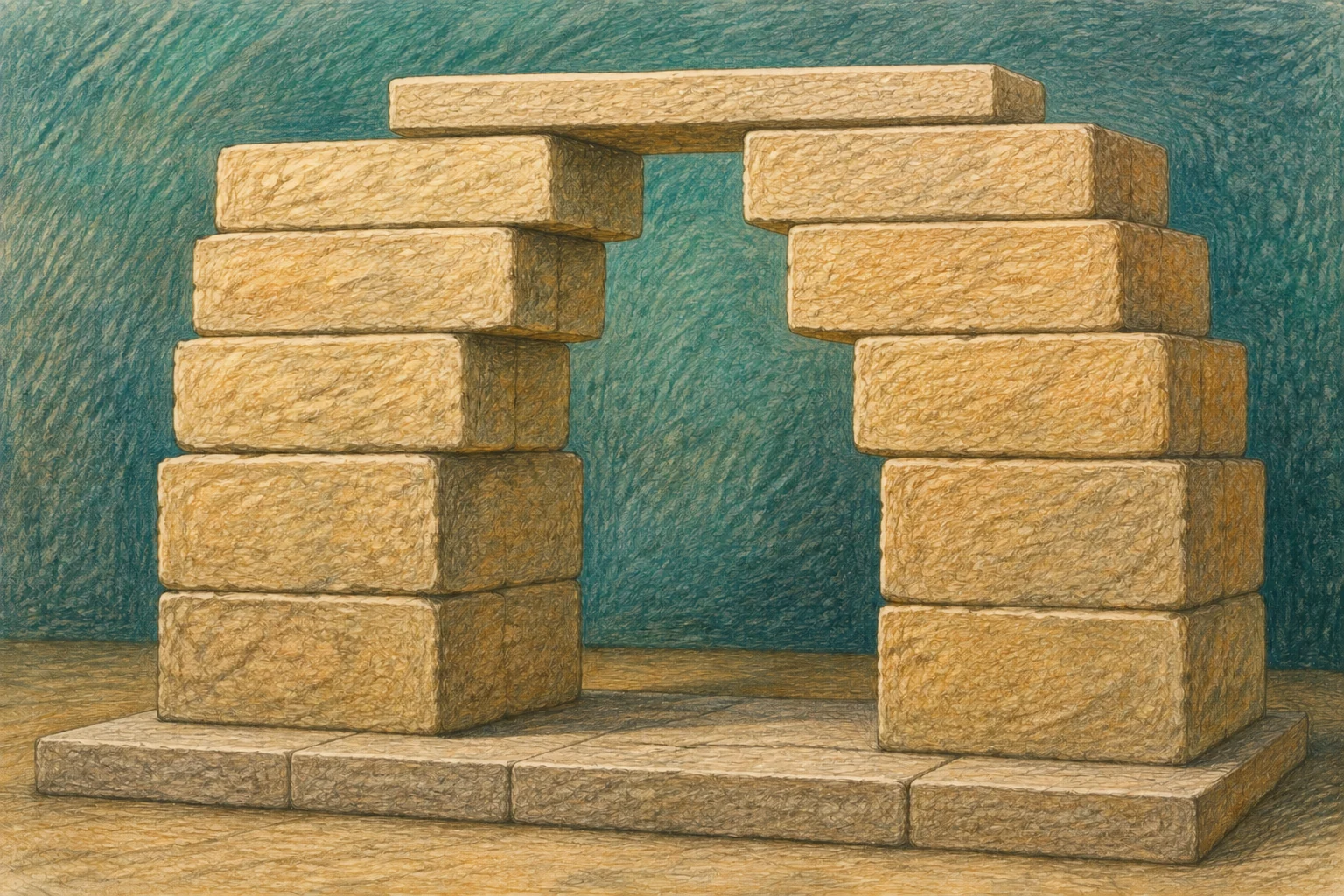

Betrachte im Modell eine der vorspringenden Steinlagen. Ein Teil reicht über den leeren Raum, ein anderer liegt auf dem Mauerwerk darunter. Gerade dieser zweite Teil ist entscheidend. Ein Stein schwebt nicht deshalb, weil sein sichtbares Ende zur Mitte einer Öffnung zeigt.

Wiederhole den Blick eine Lage höher. Dort wird der freie Abstand kleiner, während die stützende Verbindung nach außen weiterbestehen muss. Das einfache Modell lädt dazu ein, einen Weg durch die Auflager zu verfolgen: vom oberen Bauteil über die Seiten bis zum Untergrund.

Ein historischer Befund aus der Argolis

Jeremy Rutter beschreibt in seinem archäologischen Lehrangebot überkragte Kammern innerhalb der Befestigungsmauern von Mykene und Tiryns. Die große Mauer enthält an solchen Stellen zugleich nutzbare Innenräume. Ihre Funktionen sind nicht überall geklärt; Lager, Wachbereich und andere Nutzungen dürfen nicht pauschal gleichgesetzt werden. Die Bau- und Funktionsbeschreibung

Die Foundation of the Hellenic World beschreibt in Tiryns Galerien mit anschließenden Kammern und eine mehrphasige Befestigung. Ein erhaltener Durchgang gehört somit zu einem größeren Bauzusammenhang. Unser regelmäßiges Quaderbild abstrahiert die Anordnung und kopiert nicht die groben historischen Steinflächen. Die Beschreibung der Galerien von Tiryns

Schichten rücken nach innen

Beim Überkragen werden die Lagen von den Seiten aus schrittweise vorgeschoben. Am Modell kannst du die annähernd waagerechten Lagerflächen verfolgen. Eine Deckplatte schließt die verbleibende kleine Lücke. Ihre geringe Spannweite entsteht erst durch die weiter unten vorspringenden Lagen.

Ein aus radial angeordneten Keilsteinen gefügter Bogen ist anders aufgebaut. Deshalb genügt der Umriss des freien Raums nicht zur Unterscheidung. Schaue auf die Fugen und auf die Lage der Steine. Ähnlich wirkende Innenformen können durch verschiedene Anordnungen der Bauteile entstehen.

Der freie Vorsprung hat Grenzen

Stelle dir als heutiges Gedankenexperiment einen einzelnen starren Block auf einer ebenen Unterlage vor. Schiebst du ihn immer weiter über den Rand, verändert sich die Lage seiner Gewichtskraft zur Auflage. Schließlich kann sie eine nicht mehr ausgeglichene Drehwirkung um die Kante erzeugen.

Die heutige Mechanik verlangt für statisches Gleichgewicht sowohl ausgeglichene Kräfte als auch ausgeglichene Drehmomente. Die beiden Gleichgewichtsbedingungen Das erklärt eine Grundfrage beim Betrachten. Reales Mauerwerk bringt zusätzlich Fugen, Unebenheiten, Materialfestigkeit und weitere Lasten mit. Aus dem Bild lässt sich seine Sicherheit deshalb nicht berechnen.

Eine Öffnung endet nicht an ihrem Rand

In einem ausgeschnittenen Modell fallen die Teile über dem Durchgang besonders auf. In einem Gebäude gehört dazu jedoch das umgebende Mauerwerk. Auch der Boden, auf dem es steht, ist Teil des Zusammenhangs. Eine Darstellung, die nur die sichtbare Innenkante zeigt, kann diese Beziehungen leicht verdecken.

Das ist eine hilfreiche Frage für jede Bauwerkszeichnung: Welche tragenden Teile zeigt sie, und welche liegen außerhalb des Ausschnitts? Die Frage verhindert, dass eine anschauliche Form mit einer vollständigen Erklärung verwechselt wird. Für historische Gebäude kommen Bauaufnahme und Untersuchung des Bestands hinzu.

Konstruktion schafft nutzbaren Platz

Ein Durchgang besteht aus Material und absichtlich freigehaltenem Raum. Seine Leistung liegt darin, beides zusammenzubringen. Im Museum begegnet dir diese Aufgabe wieder beim Kanal, dessen Inneres frei bleiben muss, und beim Schiff, dessen verbundene Planken einen Hohlkörper bilden.

Beim nächsten Exponat soll ein Balken nicht ruhig liegen, sondern sich kontrolliert bewegen. Derselbe aufmerksame Blick auf Last, Auflager und Abstand hilft auch dort. Die bauliche Aufgabe verändert sich; die Frage nach dem Zusammenspiel der Teile bleibt erhalten.

Begriffe verstehen

Quellen und Nachweise

Die Quellen sind den Aussagen im Text zugeordnet. Originalstudien, Sammlungstexte und eigene Einordnung erfüllen unterschiedliche Aufgaben. Einige Fachtexte sind beim Verlag nur teilweise frei zugänglich.

1. Kammern und Bauphasen in mykenischen Befestigungen

   Rutter, Jeremy B.: Aegean Prehistoric Archaeology, Lesson 21: Mycenaean Public and Funerary Architecture. Dartmouth College.

   Überkragte Kammern in den Mauern von Tiryns und Mykene; Funktionen können sich unterscheiden und sind nicht überall eindeutig. Grobes Kalksteinmauerwerk des historischen Befunds von den Quadern unseres Modells unterscheiden.

   ← Zur Textstelle: Ein historischer Befund aus der Argolis
2. Die Galerien von Tiryns

   Foundation of the Hellenic World: Mycenaean Greece – Habitation – Tiryns.

   Überkragte Galerien mit anschließenden Kammern und mehrphasige Baugeschichte. Nur diese Baubeschreibung übernommen; keine unbelegte Erklärung der Zerstörung als Erdbeben oder absolute militärische Unbezwingbarkeit.

   ← Zur Textstelle: Ein historischer Befund aus der Argolis
3. Wann bleibt ein Körper im Gleichgewicht?

   OpenStax (2016): University Physics Volume 1, Abschnitt 12.1, Conditions for Static Equilibrium. Lehrbuch von Samuel J. Ling, Jeff Sanny und William Moebs.

   Heutige Mechanik: Im statischen Gleichgewicht verschwinden die Summen der äußeren Kräfte und Drehmomente. Erklärung am freien Modell; kein Tragfähigkeitsnachweis und keine Zuschreibung moderner Formeln an antike Bauende.

   ← Zur Textstelle: Der freie Vorsprung hat Grenzen

Redaktion: Benjamin Metzig. Erste vollständige Fassung dieses Exponats. Recherche- und Bearbeitungsstand: 6. September 2026. Generative KI diente als Werkzeug für Text und Bild.
