Mehr Druck für einen kompakteren Antrieb

Eine Maschine ohne eigenen Kondensator

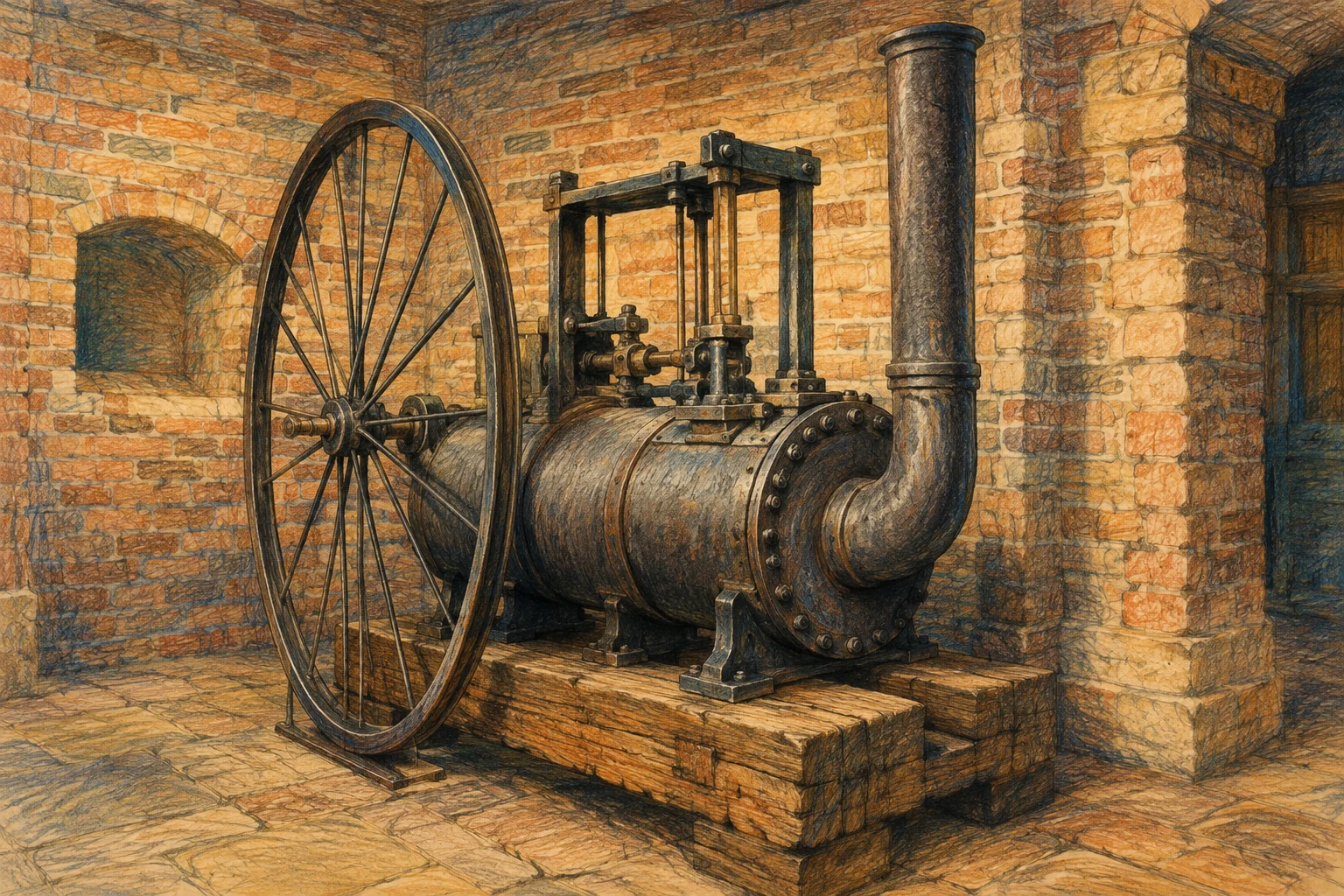

Richard Trevithick und Andrew Vivian erhielten 1802 ein Patent für Hochdruckmaschinen ohne Kondensation. Ein erhaltenes stationäres Beispiel im Science Museum entstand etwa 1805–1806 bei Hazledine & Co. in Bridgnorth. Es verbindet Kessel und Antrieb zu einem vergleichsweise kompakten Aufbau. Datierung und Zuordnung des Objekts

Die Maschine führt zu einer anderen Frage als Watts Kondensator: Was geschieht, wenn der Dampf bereits mit deutlich erhöhtem Druck auf den Kolben wirkt? Dann kann ein nutzbarer Druckunterschied bestehen, obwohl die andere Seite des Arbeitsvorgangs mit der äußeren Atmosphäre verbunden ist.

Zwei Drücke bestimmen die Kolbenwirkung

In einem einfachen heutigen Modell wirkt auf jede Kolbenseite ein Druck. Multipliziert mit der wirksamen Fläche ergibt sich die jeweilige Druckkraft. Für die resultierende Wirkung werden beide Seiten gegeneinander gerechnet. Verdoppelt sich der Druckunterschied bei gleicher Fläche, verdoppelt sich in diesem Modell auch diese Kraft.

Das zeigt, weshalb die bloße Bezeichnung „viel Druck“ ungenau bleibt. Entscheidend ist der Vergleich mit der Gegenseite. Die Technikgeschichte beschreibt unterschiedliche Wege, diesen Unterschied herzustellen: den Druck auf einer Seite senken oder auf der anderen erhöhen. Reale Maschinen verbinden weitere Einflüsse mit diesem Grundprinzip.

Eine eigene Rechnung macht den Größenvergleich sichtbar

Wählen wir einen Druckunterschied von 100.000 Pascal und eine Kolbenfläche von 0,02 Quadratmetern. Daraus ergibt sich eine Druckkraft von 2.000 Newton. Bei 200.000 Pascal genügen dafür rechnerisch 0,01 Quadratmeter. Die Werte sind frei gewählt; sie beschreiben keine vermessene Trevithick-Maschine.

Auch die Arbeit hängt vom Bewegungsweg ab. Bei einem gedachten gleichbleibenden Kraftbetrag und 0,20 Metern Hub entstehen hier 400 Joule. Für die Leistung fehlt noch die Zahl der Arbeitshübe pro Zeit. Eine kleinere Kolbenfläche allein beweist daher weder mehr Leistung noch einen geringeren Brennstoffverbrauch. Arbeit und Energieübertragung

Kompaktheit verschiebt die Anforderungen

Der Museumsdatensatz ordnet der Maschine Guss- und Schmiedeeisen zu und nennt Hazledine als Hersteller. Ein höherer Betriebsdruck gehört damit zu einer gebauten Anlage mit bestimmten Materialien und Verbindungen. Aus der kleinen Modellrechnung lassen sich deren zulässige Belastungen nicht ableiten. Materialien und Hersteller

Für den Besuch genügt eine grundsätzliche Unterscheidung: Ein größerer Druckunterschied kann die nötige Kolbenfläche verkleinern. Ob der daraus entwickelte Aufbau zuverlässig arbeitet, bleibt eine weitere konstruktive und betriebliche Aufgabe. Die Darstellung erklärt diesen Zusammenhang, ohne ein historisches Gerät nachträglich zu berechnen.

Auch Verträge und Werkstätten gehören zur Geschichte

Ein Bericht aus dem Archiv der Science Museum Group beschreibt Unterlagen zum Patent von Trevithick und Vivian. Partner erfassten darin Maschinenhersteller und erwartete Lizenzzahlungen; andere Unternehmen bestritten Forderungen. Die erhaltenen Unterlagen zeigen damit eine wirtschaftliche Seite der Einführung. Sie sind laut Bericht keine Sammlung von Trevithicks eigenen Briefen. Der erschlossene Archivbestand

Derselbe Bericht nennt für eine andere Spinnerei zuerst eine Dampfmaschine zur Ergänzung des Wasserrads bei Trockenheit und später eine zu dessen Ersatz. Solche Vorgänge lassen eine schrittweise Umstellung erkennen. Verschiedene Antriebe konnten im Betrieb zeitweise nebeneinander bestehen.

Eine stationäre Maschine öffnet weitere Möglichkeiten

Die geringere Baugröße machte Hochdruckmaschinen für bewegliche Anwendungen interessant. Das betrachtete Objekt bleibt dennoch eine stationäre Maschine. Eine Lokomotive benötigt zusätzlich ein Fahrwerk, einen geeigneten Weg und die Verbindung zwischen Antrieb und Rädern. Diese eigene Entwicklung wird in der Sammlung bei Verkehr und Netzen aufgegriffen. Kompakter Antrieb und mögliche Anwendungen

Nimm drei getrennte Vergleichsfragen mit: Wie groß ist die Maschine? Welche Arbeit leistet sie in einer bestimmten Zeit? Welchen Energieaufwand braucht sie dafür? Eine Verbesserung bei einer dieser Fragen beantwortet die beiden anderen noch nicht automatisch.

Begriffe verstehen

Quellen und Nachweise

Die Quellen sind den Aussagen im Text zugeordnet. Originalstudien, Sammlungstexte und eigene Einordnung erfüllen unterschiedliche Aufgaben. Einige Fachtexte sind beim Verlag nur teilweise frei zugänglich.

1. Trevithicks kompakter stationärer Hochdruckantrieb

   Science Museum Group: Trevithick’s High Pressure Steam Engine and Boiler, etwa 1805–1806, Hazledine & Co., Bridgnorth, Objekt 1926-110.

   Der Katalog beschreibt eine stationäre Maschine um 1805–1806. Sie ist keine Lokomotive. Seine historische Druckangabe lässt den Bezug auf Überdruck oder absoluten Druck offen; das Exponat verwendet deshalb eigene, ausdrücklich gekennzeichnete Vergleichszahlen.

   ← Zur Textstelle 1: Eine Maschine ohne eigenen Kondensator← Zur Textstelle 2: Kompaktheit verschiebt die Anforderungen← Zur Textstelle 3: Eine stationäre Maschine öffnet weitere Möglichkeiten
2. Archivspuren zu Hochdruckmaschinen und ihrer Einführung

   Science Museum Group Blog: From the archives, Abschnitte zu Trevithick und Vivian sowie zu Maschinenlieferungen an Coates and Wright.

   Dieser institutionelle Bericht erschließt Briefe, Rechnungen und andere Archivunterlagen. Er bildet hier die Grundlage der Einordnung; die einzelnen Archivalien wurden nicht selbst untersucht. Laut Bericht enthält die Dokumentengruppe keine Briefe Trevithicks.

   ← Zur Textstelle: Auch Verträge und Werkstätten gehören zur Geschichte
3. Arbeit, Wärmeübertragung und innere Energie unterscheiden

   Samuel J. Ling, William Moebs und Jeff Sanny: University Physics Volume 2, Abschnitt 3.3 First Law of Thermodynamics, OpenStax, 2016.

   Der Abschnitt erklärt Arbeit, Wärmeübertragung und innere Energie aus heutiger Sicht. Die gewählte Systemgrenze gehört dabei zur Beschreibung. Die Zahlenbeispiele im Exponat sind eigene Gedankenmodelle und keine historischen Messdaten.

   ← Zur Textstelle: Eine eigene Rechnung macht den Größenvergleich sichtbar
