Lasten mit Rollen verteilen

Beginne am befestigten Seilende

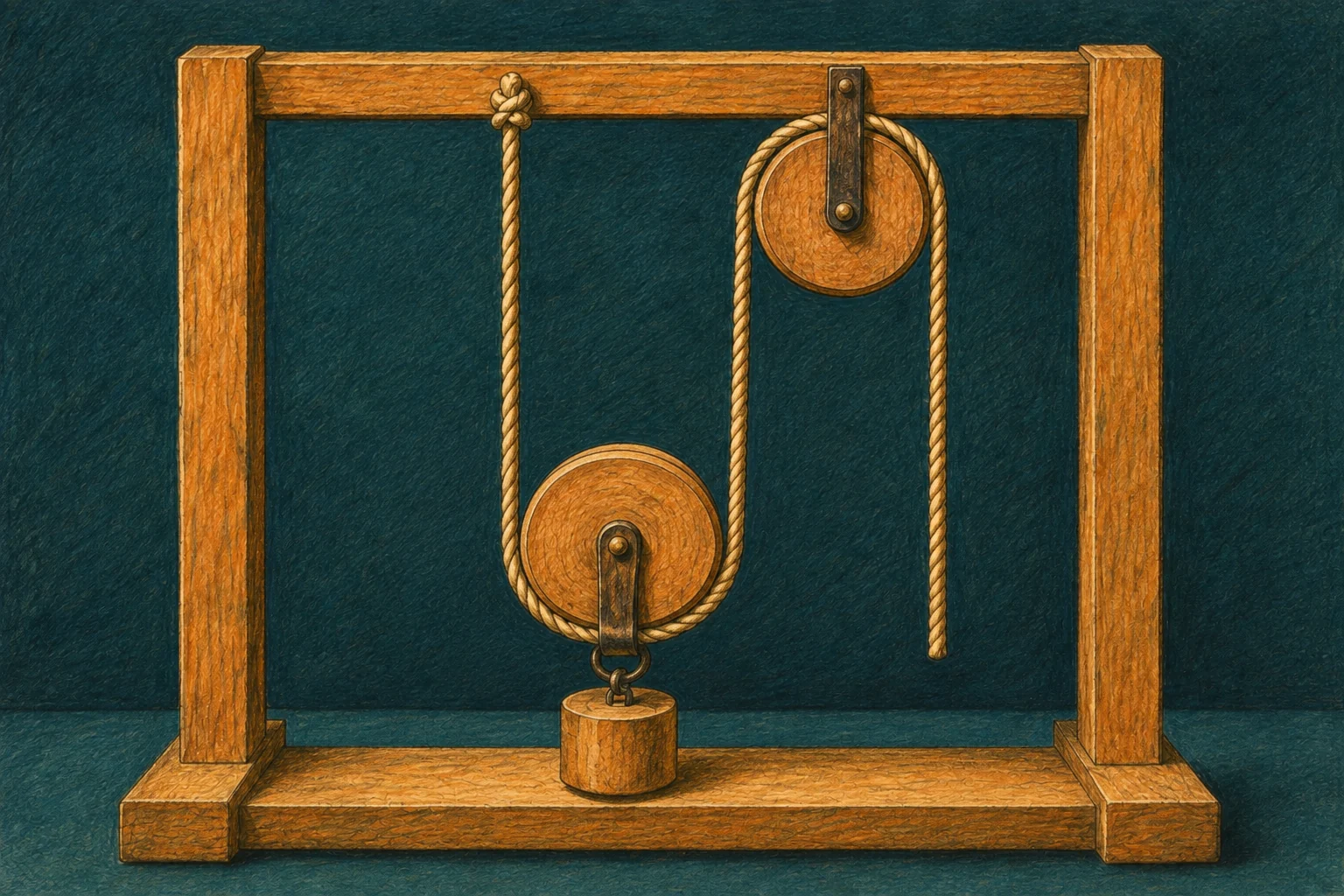

Verfolge das Seil mit den Augen von Anfang bis Ende. In unserem einfachen Modell ist es oben am Träger befestigt. Es führt unter einer beweglichen Rolle hindurch, steigt zu einer festen Rolle und läuft über diese zum freien Zugende. Die Last hängt an der beweglichen unteren Rolle.

Diese Reihenfolge ist entscheidend. Die bloße Zahl sichtbarer runder Scheiben genügt nicht, um eine Maschine zu verstehen. Du musst wissen, welche Achse feststeht, welches Teil sich mit der Last bewegt und wo das Seil befestigt ist.

Zwei Seilstücke tragen die bewegliche Rolle

Im idealen Modell ist das Seil masselos und undehnbar, die Rollen sind reibungsfrei. Dann ist der Seilzug überall gleich. Links und rechts der unteren Rolle zieht je ein Seilstück nach oben. Gemeinsam tragen sie die abwärts wirkende Last. Die obere feste Rolle leitet den Zug zum freien Ende um. Kraftverteilung und ideale Bedingungen

Mit zwei senkrechten tragenden Seilstücken genügt somit die halbe Lastkraft am Zugende. Dabei ist das Gewicht des beweglichen Rollenblocks mit zur Last zu zählen. Für unsere einfache Rechnung denken wir es als bereits enthalten.

Eine eigene kleine Rechnung

Angenommen, die gesamte zu hebende Last wirkt mit 120 Newton nach unten. Im idealen ruhigen Hebevorgang trägt jedes der beiden Seilstücke 60 Newton. Das freie Ende muss deshalb ebenfalls mit 60 Newton gezogen werden.

Steigt die Last um 30 Zentimeter, verkürzen sich beide tragenden Seilstücke jeweils um 30 Zentimeter. Insgesamt werden also 60 Zentimeter Seil am freien Ende gezogen. 60 Newton mal 0,60 Meter ergeben dieselbe Arbeit wie 120 Newton mal 0,30 Meter: jeweils 36 Joule. Die Zahlen sind unser heutiges Beispiel, keine überlieferte antike Lastangabe.

Vitruv beschreibt eine andere Anordnung

Im zweiten Kapitel seines zehnten Buchs beschreibt Vitruv ein Hebezeug mit zwei Rollen oben und einer unten. Ein Seilende ist am unteren Block befestigt; das andere führt zur Winde. Er nennt diese Anordnung Trispast. Weitere Abschnitte behandeln umfangreichere Rollenverbindungen. Die tatsächliche Seilführung im Baubericht

Wer die einfache Museumsrechnung auf diesen Text übertragen möchte, muss daher zuerst dessen Seilweg neu verfolgen. Auch die Befestigung am beweglichen Block trägt zur Kräfteverteilung bei. Ein Gerät ist nicht allein dadurch erklärt, dass man ihm einen vertrauten Namen gibt.

Reibung und tragende Bauteile bleiben wichtig

Reale Rollen und Seile haben Gewicht, Reibung und begrenzte Belastbarkeit. Ein Teil der zugeführten Arbeit wird beispielsweise in Wärme umgewandelt. Deshalb lässt sich die ideale Rechnung nicht als sichere Leistungsangabe eines gebauten Geräts verwenden. Ideale Übersetzung und realer Wirkungsgrad

Zum historischen Hebezeug gehören außerdem seine Verankerung, die Winde und die Arbeit der Bedienenden. Die kleine Anschauung konzentriert sich auf einen Zusammenhang. Sie ist kein vollständiger Bau- oder Belastungsplan.

Was ändert sich wirklich?

Stell dir vor, die obere feste Rolle würde entfallen und das Seil nach dem Umlauf um die untere Rolle direkt nach oben gezogen. Die Zugrichtung wäre anders. Solange weiter zwei gleich gespannte Seilstücke die bewegliche Rolle tragen, bleibt die ideale Kraftverteilung dieselbe.

Damit kannst du beim nächsten Gerät genauer hinschauen: Verändert ein Bauteil die Richtung, die Kraftverteilung oder die Verbindung zwischen Bewegungen? Diese Fragen führen vom vertrauten Bild einer Rolle zu einer überprüfbaren Erklärung ihrer Aufgabe.

Begriffe verstehen

Quellen und Nachweise

Die Quellen sind den Aussagen im Text zugeordnet. Originalstudien, Sammlungstexte und eigene Einordnung erfüllen unterschiedliche Aufgaben. Einige Fachtexte sind beim Verlag nur teilweise frei zugänglich.

1. Rollen, Seile und Winden im Baubericht

   Vitruvius: De architectura X.2. Englische Übersetzung Morris Hicky Morgan, 1914, öffentlich bei Lexundria.

   Der beschriebene Trispast besitzt drei Rollen und ein am unteren Block befestigtes Seilende. Unser einfaches Zweirollen-Lehrmodell stellt eine andere, ausdrücklich heutige Vermittlung dar.

   ← Zur Textstelle: Vitruv beschreibt eine andere Anordnung
2. Kraft und Weg im idealen Rollenmodell

   Paul Peter Urone und Roger Hinrichs: Physics, Abschnitt 9.3 Simple Machines. OpenStax / Texas Education Agency, 2020.

   Heutige physikalische Erläuterung unter idealisierten Bedingungen. Eigene Zahlen und eigenes Diagramm; Anzahl tragender Seilstücke und Zugweg gehören zusammen.

   ← Zur Textstelle 1: Zwei Seilstücke tragen die bewegliche Rolle← Zur Textstelle 2: Reibung und tragende Bauteile bleiben wichtig
