Exponat 02 · Die Schiffsschraube

Drehung wird zu Schub im Wasser

Eine Schraube beschleunigt Wasser und erfährt eine Gegenkraft. Historische Heckmodelle und der Bau großer Eisenschiffe zeigen, wie aus einem Propeller eine brauchbare Antriebsanlage wird.

3 Minuten Haupttext · Stand: 7. September 2026

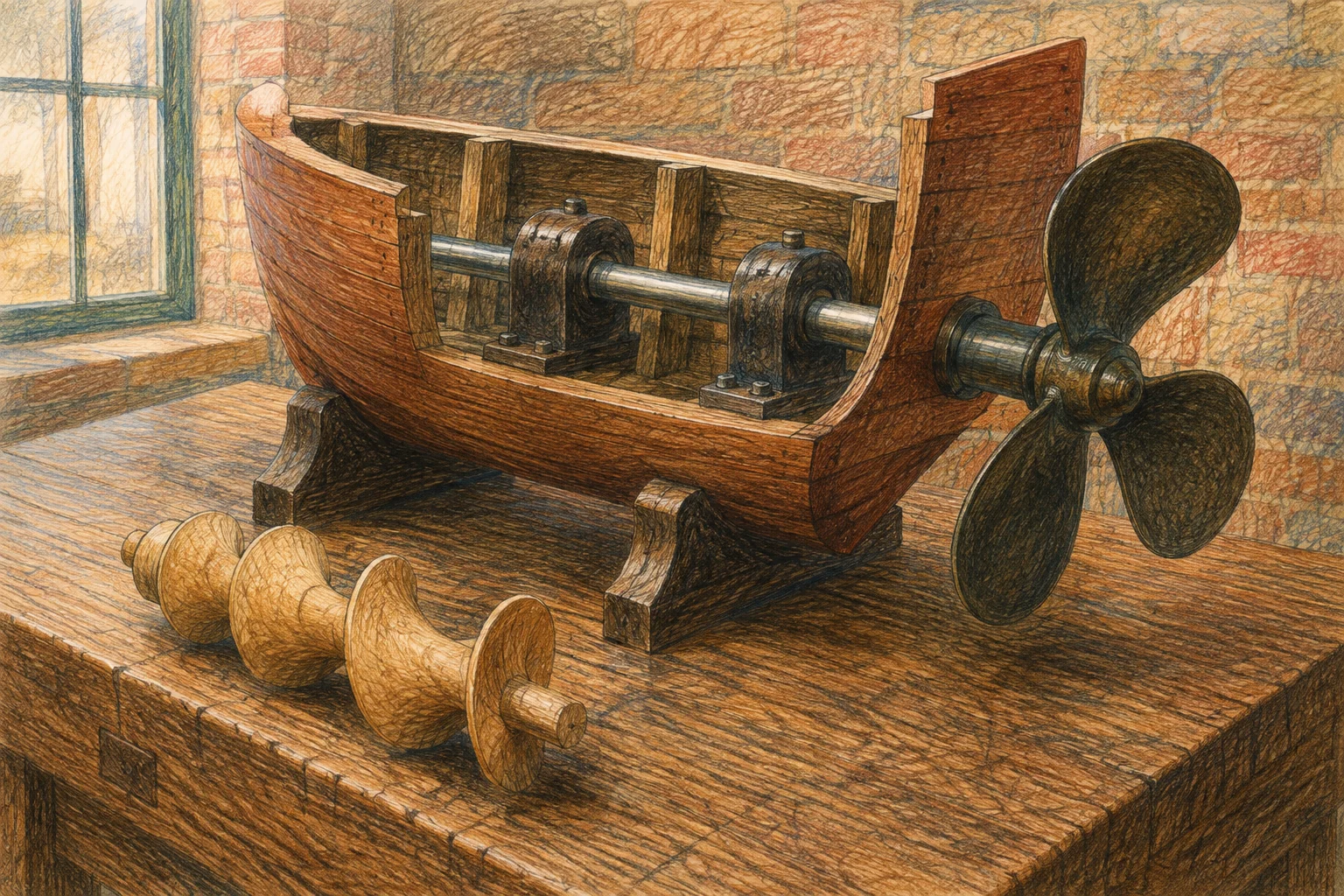

Buntstiftskizze eines offenen hölzernen Heckmodells mit gerader Welle, Lagerblöcken und außen liegender dreiflügeliger Schraube; daneben ein getrenntes Schraubenlinienmodell.Bild vergrößern ↗
Freies heutiges Lehrmodell zur Anordnung von Welle und Propeller. Es ist kein Nachbau des Novelty-Heckmodells oder der Schraube der SS Great Britain und bildet keine gemessene Wasserströmung ab.

Auf einen Blick

Wie bringt ein drehendes Bauteil ein ganzes Schiff voran?

  • Die Schiffsschraube tauscht Kraft mit strömendem Wasser aus.
  • Steigung ist eine geometrische Angabe, keine garantierte Fahrstrecke.
  • Schraube, Welle, Lager, Antrieb und Rumpf müssen zusammenwirken.
Zeitliche Einordnung
Schraubenmodelle der 1830er/1840er Jahre; SS Great Britain 1843
Orte und Regionen
Britische Werften; Verbindungen über Mittelmeer und Atlantik
Historisch Beteiligte
Henry Wimshurst, Isambard Kingdom Brunel, William Patterson; Modellbauer und Werftbeschäftigte

Ein Heck als Anschauungsstück

Ein Schiff muss nicht als Ganzes auf dem Tisch stehen, damit sich eine wichtige Konstruktionsfrage untersuchen lässt. Ein erhaltenes Modell im Maßstab 1:24 zeigt den Heckbereich und die Schraubenanordnung der Novelty. Es bezieht sich auf Henry Wimshursts Patent von 1838; wer das Modell baute, ist im Katalog nicht bekannt. Das Novelty-Heckmodell

Der begrenzte Ausschnitt lenkt den Blick auf den Übergang: Wo verlässt die Antriebswelle den Rumpf, und wo liegt die Schraube im umgebenden Wasser? Aus dem Modell allein folgt noch keine gemessene Geschwindigkeit des vollständigen Schiffs.

Der Maßstab 1:24 beschreibt Längenverhältnisse. Ein Zentimeter am Modell entspricht dabei 24 Zentimetern am dargestellten Vorbild; über Schubkräfte oder Reisezeiten sagt dieser Maßstab allein nichts aus.

Wasser ist kein festes Gewinde

Die gedrehten Blätter wirken auf vorbeiströmendes Wasser. Druckunterschiede an ihren Flächen erzeugen Kräfte; ein Teil davon wirkt in Richtung der Wellenachse als Schub. Vereinfacht betrachtet wird Wasser nach hinten beschleunigt, während eine Gegenkraft am Propeller nach vorn wirkt. Blattkräfte und vereinfachte Impulstheorie

Anders als eine Holzschraube greift der Propeller nicht in ein unveränderliches festes Gewinde. Wasser bewegt sich, weicht aus und verwirbelt. Die Schraubenform liefert deshalb eine Vorstellung der Geometrie, aber noch keine vollständige Beschreibung der Strömung.

Steigung ist nicht Fahrstrecke

Die Steigung beschreibt den idealen Vorschub einer Schraubenlinie je Umdrehung. Die wirkliche Bewegung hängt zusätzlich von Anströmung, Belastung und dem Zusammenspiel mit dem Rumpf ab. Wasser hinter einem fahrenden Schiff bewegt sich anders als ungestörtes Wasser weit vor ihm. Steigung und Anströmung

Ein bewusst einfaches Gegenbeispiel hilft: Ein festgehaltenes Modellboot kann mit drehender Schraube Wasser bewegen, obwohl das Boot selbst keine Strecke zurücklegt. Umdrehung und Bootsweg sind folglich verschiedene Beobachtungen. Steigung mal Umdrehungszahl beschreibt zunächst eine ideale Strecke. Für eine Geschwindigkeit braucht man die Drehzahl, also Umdrehungen pro Zeit. Auch dann ist der errechnete Vorschub noch keine gemessene Reisegeschwindigkeit.

Die Kraft muss den Rumpf erreichen

Eine Antriebsanlage enthält mehr als Motor und Propeller. Die Welle überträgt Drehmoment, Lager führen sie, eine Abdichtung begrenzt den Wassereintritt am Rumpfdurchgang. Ein Drucklager überträgt die längs wirkende Kraft auf die tragende Schiffsstruktur. Dabei treten Verluste auf. Der vollständige Antriebsstrang

Das ist eine heutige Funktionsgliederung, keine Behauptung über jedes Detail des Novelty-Modells. An ihr lässt sich fragen, ob ein betrachtetes Bild nur die Schraube zeigt oder auch die Bauteile, die ihren Schub für das ganze Fahrzeug nutzbar machen.

Von der Anordnung zum Schiff

Der Katalog zur Novelty nennt eine Frachtfahrt nach Konstantinopel 1841. Wenige Jahre später verband die 1843 vom Stapel gelaufene SS Great Britain Schraubenantrieb mit einem großen Eisenrumpf. Brunels Entwurf und William Pattersons Schiffbau waren dabei mit den Arbeiten einer ganzen Werft verbunden. Die Novelty im Verkehr Der Bau der SS Great Britain

Eisenplatten mussten angeliefert, positioniert und durch Nieten miteinander verbunden werden. Materialversorgung, Arbeitsabläufe und die Abstimmung vieler Teile gehörten damit zur technischen Leistung. Ein Antriebskonzept wurde erst durch diese Arbeit zu einem Schiff, das Fracht und Menschen tragen konnte.

Welcher Vergleich ist fair?

Ein Heckmodell kann eine Anordnung dokumentieren. Eine Reiseaufzeichnung kann von einer tatsächlich durchgeführten Fahrt berichten. Eine Strömungsuntersuchung kann erklären, welche Kräfte unter bestimmten Bedingungen auftreten. Diese Belege ergänzen sich; keiner beantwortet automatisch die Fragen der anderen. Die Reichweite des Modells Die berichtete Frachtfahrt

Für einen eigenen Vergleich zweier Antriebe müsstest du daher zuerst festlegen, was gleich bleiben soll: etwa Fahrzeug, Last und betrachtete Fahrt. Erst dann erhält eine Aussage wie „leistungsfähiger“ einen überprüfbaren Sinn.

Grenzen des Wissens

Was offen bleibt

Die Strömungserklärung ist ein heutiges vereinfachtes Modell. Das Novelty-Heckmodell ist keine vollständige Versuchsdokumentation. Die Illustration darf nicht als exakte Schraube der SS Great Britain oder eines anderen bestimmten Schiffs gelesen werden.

Begriffe verstehen

Schub

Kraftkomponente in der gewünschten Antriebsrichtung.

← Zur Textstelle
Steigung

Idealer axialer Vorschub einer Schraubenlinie je Umdrehung.

← Zur Textstelle
Welle

Rotierendes Bauteil zur Übertragung von Drehmoment.

← Zur Textstelle
Drucklager

Lager, das eine längs der Welle wirkende Kraft an die tragende Struktur weitergibt.

← Zur Textstelle

Quellen und Nachweise

Die Quellen sind den Aussagen im Text zugeordnet. Originalstudien, Sammlungstexte und eigene Einordnung erfüllen unterschiedliche Aufgaben. Einige Fachtexte sind beim Verlag nur teilweise frei zugänglich.

  1. Ein Heckmodell zur Schraubenanlage der Novelty

    Science Museum Group: Constructional model of a ship’s stern showing the screw steamer Novelty’s propeller arrangements, 1838–1840, Objekt 1873-2.

    Das Modell im Maßstab 1:24 bezieht sich auf Wimshursts Patent von 1838. Sein Hersteller ist unbekannt; Patentinhaber und Modellbauer sind nicht gleichzusetzen.

    ← Zur Textstelle 1: Ein Heck als Anschauungsstück← Zur Textstelle 2: Welcher Vergleich ist fair?
  2. Wie eine Schiffsschraube Kraft erzeugt

    United States Naval Academy, Naval Architecture and Ocean Engineering: EN400, Chapter 7, Resistance and Powering of Ships, besonders 7.2 und 7.8.2–7.8.4.2.

    Die heutige Darstellung trennt Steigung, Blattkräfte und ein vereinfachtes Strömungsmodell. Sie ist kein nachträglicher Leistungsversuch an einem Schiff des 19. Jahrhunderts.

    ← Zur Textstelle 1: Wasser ist kein festes Gewinde← Zur Textstelle 2: Steigung ist nicht Fahrstrecke← Zur Textstelle 3: Die Kraft muss den Rumpf erreichen
  3. Ein Schiff aus Platten, Nieten und vielen Händen

    SS Great Britain Trust/Bristol Dockyards: Brunel’s SS Great Britain, 1843, Collection Stories.

    Die Objektgeschichte beschreibt Brunel, Schiffbauer William Patterson und den Bau des Eisenrumpfs. Technische Einzelteile und das ganze Schiff gehören zu unterschiedlichen Ebenen der Entwicklung.

    ← Zur Textstelle: Von der Anordnung zum Schiff
  4. Die Novelty im Frachtverkehr

    Science Museum Group: SS Novelty (1840), Schiffsdatensatz.

    Der Datensatz nennt den Bau 1840 und eine Ladungsfahrt nach Konstantinopel 1841. Sein vorsichtig formulierter Erstanspruch wird nicht verallgemeinert.

    ← Zur Textstelle 1: Von der Anordnung zum Schiff← Zur Textstelle 2: Welcher Vergleich ist fair?
