Die Erde mit einer Magnetkugel befragen

Eine Nadel erhält eine weitere Bewegungsrichtung

Eine gewöhnliche Kompassnadel dreht sich vor allem in der Waagrechten. Was geschieht, wenn sie sich auch in einer senkrechten Ebene frei neigen kann? Dann wird eine weitere Eigenschaft der magnetischen Wirkung sichtbar: Die Nadel kann schräg zum Boden stehen.

Gilberts Buch De Magnete von 1600 widmet dieser Neigung einen eigenen Teil. Die englische Ausgabe von 1900 beschreibt eine sorgfältig gelagerte Nadel, die solche Stellungen anzeigen soll. Das Instrument erweitert nicht einfach die Reichweite eines Blicks, sondern verändert, welche Bewegung überhaupt beobachtbar ist. Buch V über die magnetische Neigung

Ein kleiner Gegenstand wird zur befragbaren Erde

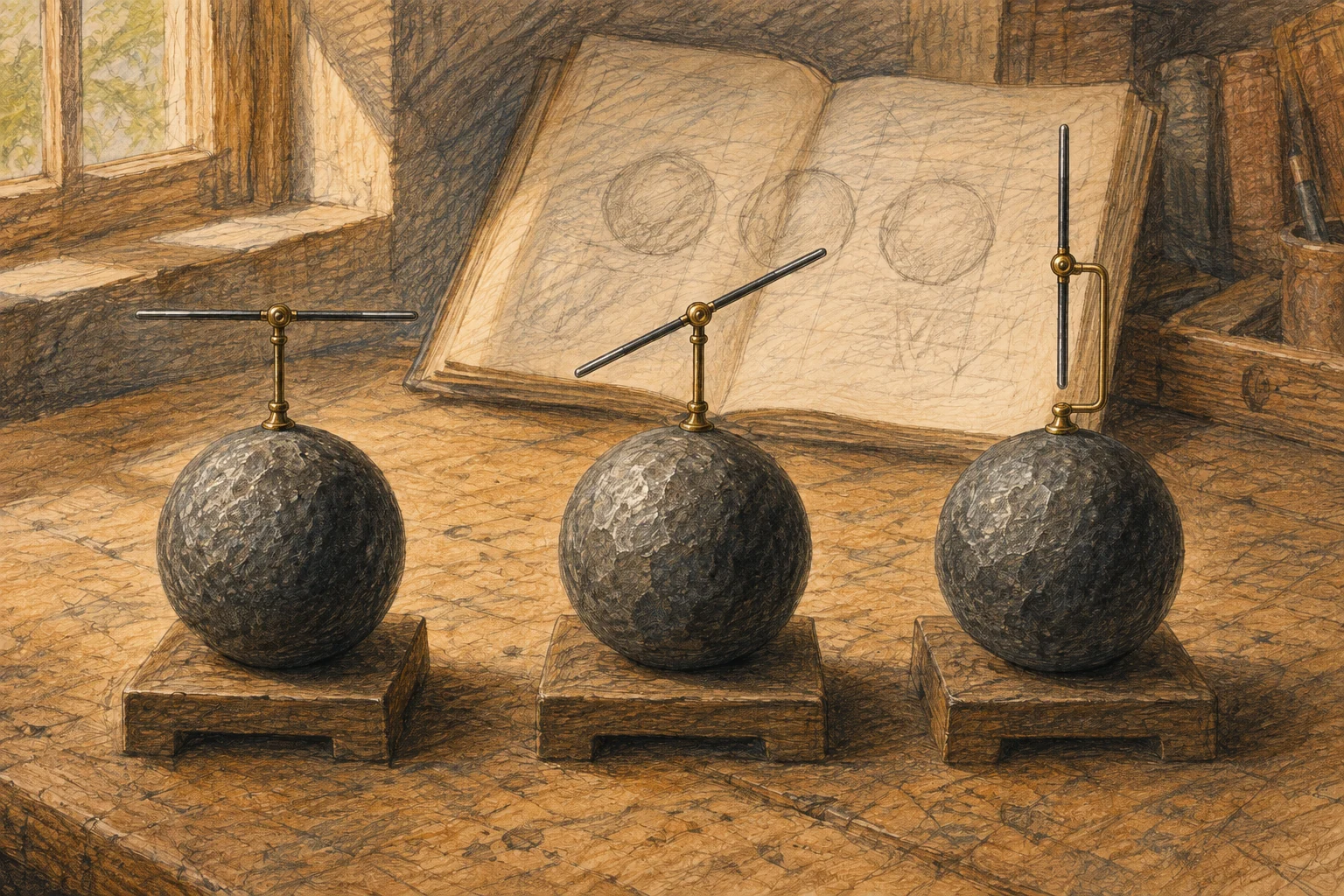

Gilbert verwendete eine kugelförmige magnetische Probe, eine Terrella. An ihr konnte die Lage einer Nadel unter veränderten Bedingungen untersucht werden. In der benutzten Abbildung stehen drei Kugeln mit unterschiedlich ausgerichteten magnetischen Achsen nebeneinander; die Nadel darüber liegt jeweils waagrecht, schräg oder senkrecht. Vergleich der Nadelstellungen

Die kleine Kugel macht einen großen Zusammenhang handhabbar. Man kann sie drehen, sich ihr nähern und eine Anordnung wiederholt betrachten. Diese Eingriffsmöglichkeiten sind ein wichtiger Gewinn gegenüber dem bloßen Warten auf eine neue Beobachtung irgendwo auf der Erde.

Das Modell verlangt ein passendes Instrument

Nicht jede Nadel eignet sich gleich gut für eine kleine Kugel. Gilbert betont das Verhältnis ihrer Länge zur Größe der Terrella. Eine zu lange Nadel reicht über einen größeren Teil der gekrümmten Umgebung; ihre Stellung lässt sich dann schlechter als Anzeige an einem bestimmten Ort verstehen.

Auch die Lagerung zählt. Die Nadel soll vor der Magnetisierung ausbalanciert sein, damit ihr Eigengewicht nicht einfach eine scheinbar magnetische Neigung erzeugt. Nadellänge und Ausbalancierung Modell und Messgerät müssen also zusammenpassen. Verkleinern allein erhält noch nicht jede untersuchte Beziehung.

Die heutige Unterscheidung der Richtungen

Heute heißt die Neigung des Felds gegenüber der Horizontalen Inklination. Deklination bezeichnet dagegen die horizontale Abweichung zwischen geografischer Nordrichtung und magnetischer Richtung. Im hier gelesenen historischen Text wird declination für die Neigung verwendet; dieselbe Vokabel kann in verschiedenen Zeiten etwas anderes meinen.

Das Erdmagnetfeld ähnelt in groben Zügen einem Dipolfeld, besitzt aber weitere Anteile und verändert sich mit Ort und Zeit. Sein Hauptanteil entsteht im Erdinneren, vor allem im äußeren Kern. Eine dauerhaft magnetisierte Modellkugel bildet diesen Entstehungsprozess nicht nach. Heutige Elemente und Herkunft des Felds

Ähnlichkeit ist eine Leistung mit Grenzen

Wenn Nadelstellungen an der Kugel zu einer Erklärung irdischer Beobachtungen beitragen, ist das ein Erkenntnisgewinn. Daraus folgt trotzdem nicht, dass jede Eigenschaft des kleinen Steins eine entsprechende Eigenschaft der Erde sein muss. Das Material, der innere Aufbau und die zeitliche Veränderung können ganz verschieden sein.

Eine hilfreiche Modellfrage lautet deshalb: Welche Beziehung wird tatsächlich verglichen? Hier geht es um magnetische Ausrichtung und Neigung. Aus diesem Vergleich entsteht weder eine vollständige Landkarte des Felds noch eine Erklärung sämtlicher Bewegungen der Erde.

Mit einem Modell weiterfragen

Betrachte die gezeichneten Nadelstellungen und unterscheide drei Ebenen: den Gegenstand auf dem Tisch, seine beobachtbare Wirkung und die Aussage über die Erde. Zwischen diesen Ebenen liegen begründete Vergleichsschritte. Werden sie sichtbar, kann auch eine andere Person nachprüfen, wo der Gedankengang trägt.

Die Stärke eines Modells besteht darin, eine Frage genauer untersuchbar zu machen. Seine Grenzen zeigen, wo neue Messungen oder ein anderes Modell nötig werden. Eine kleine Kugel kann deshalb viel erklären, ohne die große Erde vollständig zu ersetzen.

Begriffe verstehen

Quellen und Nachweise

Die Quellen sind den Aussagen im Text zugeordnet. Originalstudien, Sammlungstexte und eigene Einordnung erfüllen unterschiedliche Aufgaben. Einige Fachtexte sind beim Verlag nur teilweise frei zugänglich.

1. Gilberts magnetische Modellkugel

   William Gilbert: De Magnete, 1600; englische Übersetzung Silvanus P. Thompson, London 1900, Buch V, Kapitel I–IV, S. 184–194; Project Gutenberg 33810.

   Historisches declination bezeichnet hier magnetische Neigung. Modellkugel ist kein Beweis eines dauerhaft magnetisierten festen Erdkerns oder der magnetischen Ursache der Erdrotation.
